适用于MCR技术系统的电涌保护器

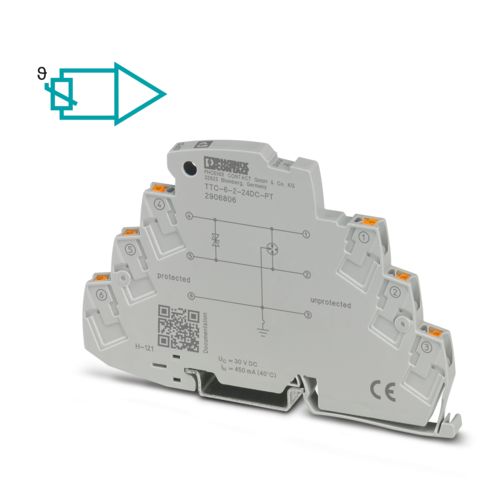

TERMITRAB complete系列是适用于MCR技术系统的超薄型电涌保护解决方案。该系列产品种类齐全， 其中包括简单的单级电涌保护器以及带有分断刀闸、信号传输和遥信功能的多级可插拔电涌保护器。

超薄型电涌保护器的最小宽度仅为3.5 mm， 与7 mm宽的电涌保护器相比，可节省50%的空间。

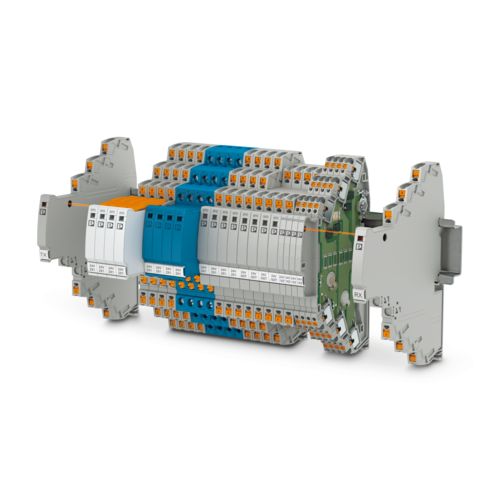

TERMITRAB complete系列电涌保护器的机械信号无需辅助电源，即可显示电涌保护器的状态。选配的遥信模块可实现至多40个电涌保护器的可视化监控。若发生热过载，遥信模块可通过浮地触点 以群组消息的形式通知控制中心。

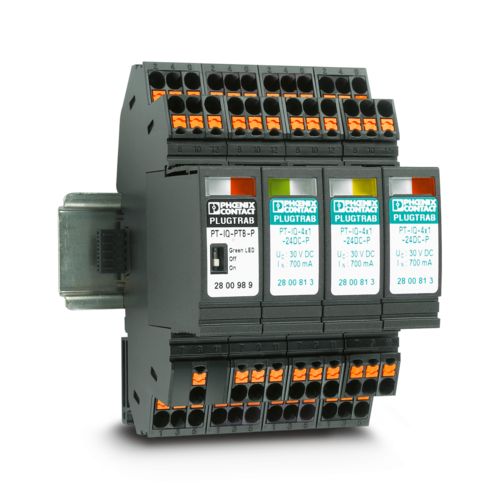

PLUGTRAB PT-IQ可对已安装电涌保护器实施多级监控。与此同时，保护电路的所有限压元件亦处于监测之下。控制器至多可为28个保护装置供电， 并确保实现群组遥信功能。黄色状态信号表明频繁的过电压已导致性能达到极限。电涌保护系统仍可发挥作用，对系统进行保护。但在该状态下我们建议更换保护器，避免不必要的维护支出。

• 绿色：电涌保护器正常
• 黄色：已达到性能极限，建议更换
• 红色：已过载，需要更换

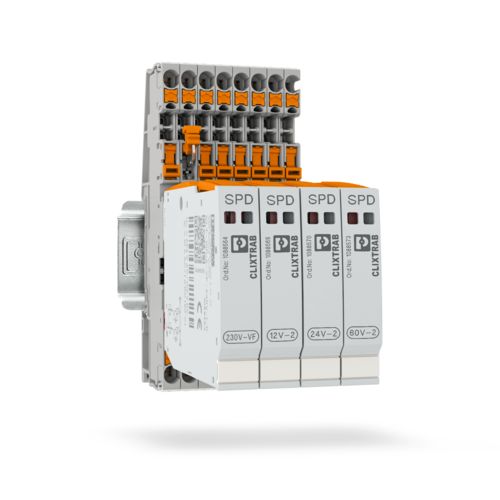

CLIXTRAB系列产品针对铁路等行业的安全相关系统而开发。产品包括带分断刀闸功能的直插式接线端子和相应的电涌保护插头。使用接线端子系统的标准附件，可轻松将产品集成至现有设施和新设施中。

CLIXTRAB，安全保障：保护电路集成过载保护，功能强大，可实现高系统可用性。机械编码防止保护插头错插，让维护工作更安全。

此外，防雷和电涌保护器产品还支持快捷诊断，可通过遥信功能远程轻松监控设备。 通过将CLIXTRAB产品集成至数字基础设施，可确保未来安全无虞。使用CHECKMASTER 2，轻松实现常规检查。

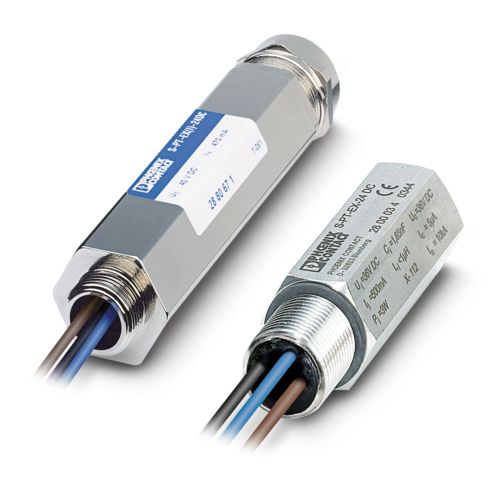

SURGETRAB电涌保护器适用于所有常见标准信号，通过螺纹直接拧接在现场仪表上。此类保护器无需接线盒即可安装，节约时间和成本。

该系列产品提供串联和并联安装两种型号。这意味着可将保护电路串联或并联至测量元件接口。当选择并联安装方式时，需要现场仪表留有闲置端口。

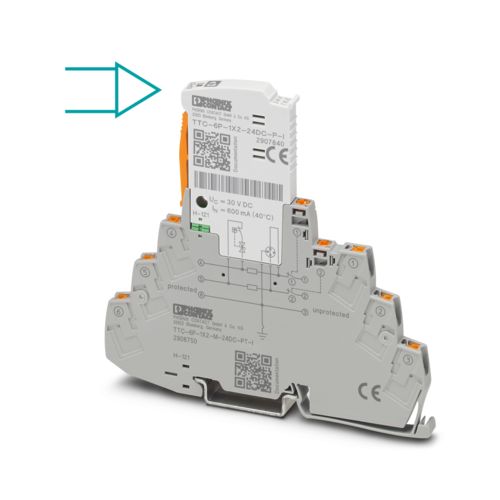

速度、压力和流量等模拟测量变量由传感器记录，并由测量变送器转化为电流或电压值。然后，再将这些数值以标准化的形式传输至控制器或隔离器模块。采用“1x2保护回路”的产品主要应用于此类模拟量信号。

瞬态耦合过电压容易损坏现场和中央设备， 因此两侧设备均需配备适用于MCR技术的电涌保护器。

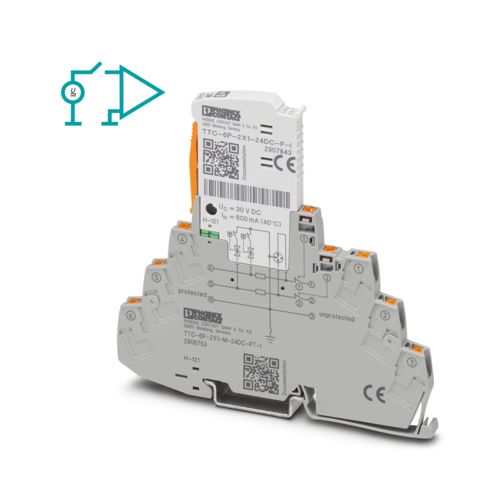

开关状态和信号触点是典型的开关量信号。控制器也可用于切换电磁阀等执行器。其敏感的输入及输出端均需安装合适电涌保护器。开关量信号通常基于公共参考电位。典型的开关量信号电涌保护器通常采用所谓的2x1或4x1保护回路。

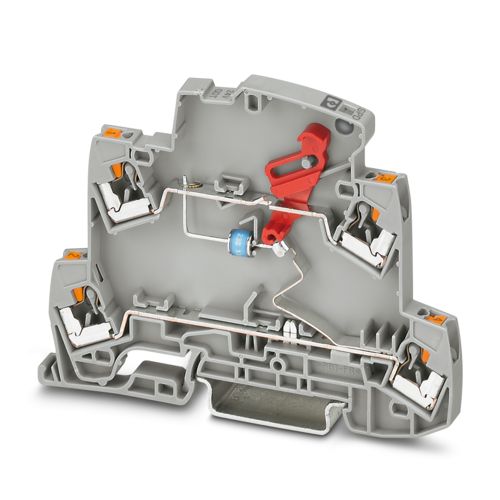

如果所测变量由电气组件的电阻值直接决定，则测量回路的额外阻抗将影响测量结果。例如，该阻抗将影响使用铂电阻探测器的温度测量结果 (Pt 100、Pt 1000) 和采用两线制技术的应变仪。通常，MCR电涌保护器在共模情况下会产生阻抗。若不重新校准电路中的阻抗，总阻抗的变化将会影响测量结果。采用不带退耦电阻的电涌保护器更适用于此类应用场合。

化学工业和石油工业因其工业流程经常出现具有爆炸性物质的环境。造成爆炸的可能是气体、粉尘或蒸汽。面粉厂、大型散料罐、制糖厂和饲料加工厂有大量的粉尘，因此也存在爆炸风险。

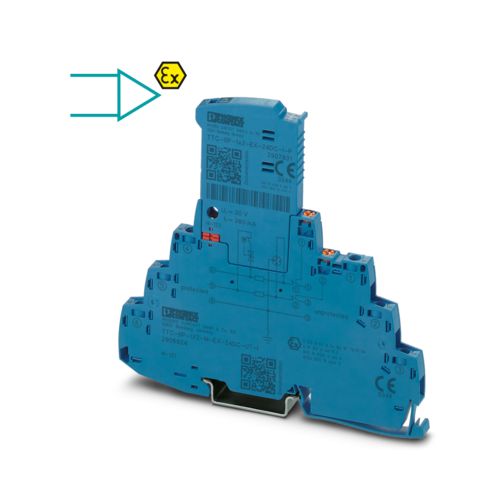

用于防爆区域的电涌保护器必须能够耐受恶劣的环境条件。因此，该类产品可满足本安保护的特殊要求。所有电涌保护器均为本安回路Ex ia防护等级，安全性较强。该等级表示，即使设备内发生两个独立故障也不会点燃周围爆炸性环境。

电涌保护器可安装在防爆1区、防爆2区甚至非防爆区。连接信号则转发至防爆0区。菲尼克斯电气的某些电涌保护器可提供密封式保护。产品已通过ATEX和IECEx认证。

理想情况下，电涌保护装置应采用多级设计。这就使响应迅速的抑制二极管以及功能强大的气体放电管协同工作。压敏电阻的特性介于两者之间。与二极管相比，压敏电阻所需响应时间更长，同时放电能力也更强。

单级保护器仅需配置一个器件， 适于为楼宇入口或处在不同保护区域间过渡区域的现场长电缆提供额外保护。带共模电压保护的单级保护器提供信号线间的过电压保护。带差模电压保护的电涌保护器则提供信号线和接地间的电涌保护。
